产品概述
GGJ低压无功智能补偿装置能有效改善用电负荷的功率因数，降低线损，提高变压器的实际负载能力，具有显著的节能效果，同时在系统中采用特定的电抗器，还可以有效防止谐波放大、有效吸收大部分谐波电流，使谐电压总畸率限值及各次谐波电流含量限值符合国家标准，达到谐波治理的目的。该引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理，技术先进，适用于工矿企业的变电所、生产车间及民用建筑等的低压电网中，特别适合负荷经常变化，无功功率不稳定的输配电系统。对提高功率因数，减少无功损耗和改善供电质量有着显著的作用，是新一代的节电产品。

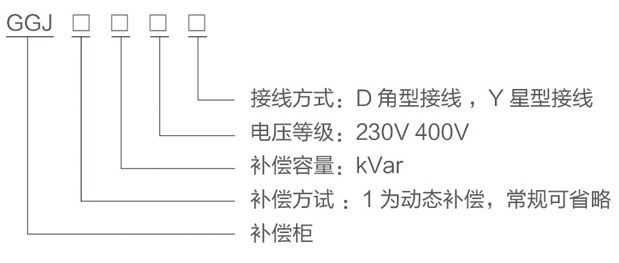

型号及其含义
主要特点
1、采用智能控制器控制，功能齐全。性能可靠，补偿方式自动；可将功率因数提高致0.9以上；
2、实时显示电网功率因数，显示范围：滞后(0.00-0.99)，超前(0.00-0.99)；
3、具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能：
4、记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进人运行状态，无须人员值守；
5、可根据电网负荷平衡状况，采取分相补偿或混合补偿；
6、抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于国家专业标准。
GGJ技术参数
项目 | 参数 |
|
额定电压 | 0.38-0.66kV |
额定频率 | 50Hz |
额定容量 | 1-600kvar |
适用电压范围 | (0.85-1.1)倍额定电压 |
最大允许电流 | 1.3倍额定电流 |
控制回路 | 1-16回路 |
投切时间 | 1-150S/次，可调 |
工作方式 | 自动，连续运行 |
主要功能
1、实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度；电压电流总畸变率和2~25次谐波含量；
2、具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时实测量数据及纪录数据的读取；
3、数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及最大负荷率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图；打印综合分析及统计
