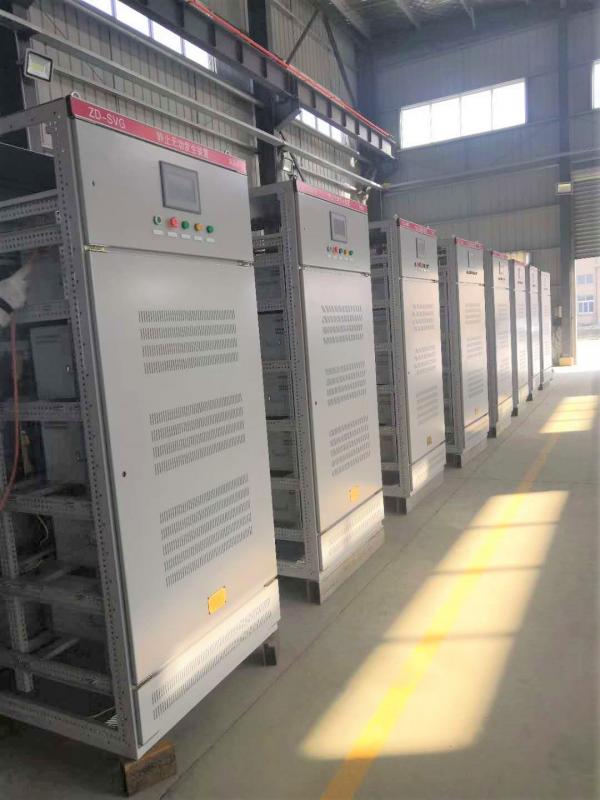

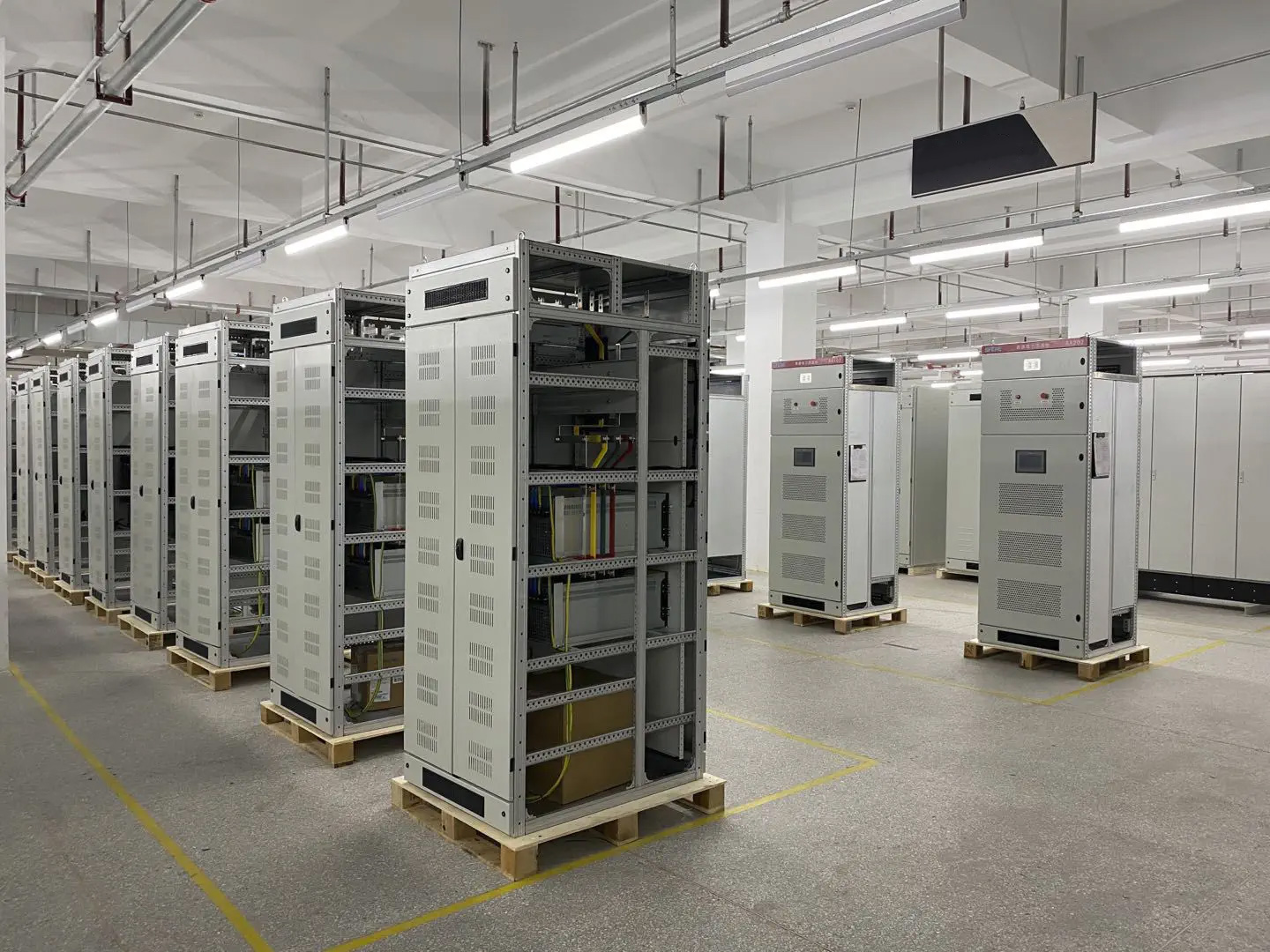

产品介绍:
采用并联方式(电流型),通过现代电力电子技术和基于高速DSP器件的数字信号处理技术, 研制而成的新型电力谐波治理设备。
通过实时监测负载电流将模拟电流信号通过高精度、高性能A/D转换为数字信号,并送入高速数字信号处理器(DSP)对数字信号进行处理,将负载电流中谐波分离出来 ,形成指令信号,并以脉宽调制(PWM)信号形式向变流器(补偿电流发生电路)送出驱动指令,变流器对正向谐波电流进行吸收,并将吸收能量向直流侧高压电容器充电,再将该部分能量发出与负向谐波相位相反的 波形对负向谐波进行抵销。
技术特点:
● 实时跟随、动态补偿
采用基于瞬时无功功率理论的谐波电流检测技术,实时检测谐波电流;通过瞬时电流跟踪控制,实现谐波电流动态补偿,自动跟踪电网谐波变化,具有高度可控性和快速响应性。
● 补偿方式灵活
一机多能,不仅能治理谐波,而且能补偿无功,提高功率因数;既可对单个谐波源独立补偿,也可对多个谐波源集中补偿;治理谐波时还可实现对指定次谐波进行治理;可作为谐波源使用。
● DSP智能监控
DSP高速检测和运算,确保谐波检测和补偿控制精准有效;兼具智能监控功能,装置操控灵活,运行参数、工作状态一目了然;故障自动诊断;具备远程通讯接口,可通过PC机实时监控。
● 先进的功率变换设计
采用最新的IGBT高频开关器件,主电路拓扑为三相桥式全控PWM变流器,具有体积小,效率高、高可靠性的特点。先进的多重化技术实现整机容量的扩展。
● 标准的模块化设计
功率电路和控制电路采用模块结构,在实现标准化生产的同时提高了使用中的可靠性和可维修性。
建议应用有源滤波器的场合:
● 谐波严重(>50%),只能用调谐式无源滤波器或有源滤波器来治理谐波
● 背景谐波大,调谐式滤波器有谐振或过载危险
● 功率因素高,调谐式滤波器会过补偿,无功补偿自动投切装置无法投入 例如变频器
● 高次谐波严重,对滤波效果要求高
● 还要安装新的谐波源,需要扩容
● 中性线消谐(3次谐波)—4线有源滤波器
● 快速分相无功补偿,晶闸管投切速度无法满足要求
技术参数:
技术参数 |
工作电压 | 380V/690V ±20% 50/60Hz |
补偿电流 | 25A~300A |
滤波效果 | THDI<5% |
响应时间 | 2~60次全部或选定次数的谐波 |
过载保护 | <20ms |
开关频率 | 输出电流限流于100% |
显示操作界面 | 20KHz |
指示灯 | 多行汉字界面 |
信号输出 | 运行、报警、故障 |
远程监控 | 继电器输出 |
安装方式 | RS485 |
运行环境温度 | 单机运行或不多于10台并联运行 |
存储温度 | 0~40℃ |
相对湿度 | -40℃~65℃ |
海拔高度 | <1000m |
防护等级 | IP20(或根据客户需要) |
