产品概述
HXGN15-12系列固定式金属封闭开关柜（简称环网柜）适用于交流50HZ，10KV的电网中作为开断负荷和短路及关合短路电流用。本环网柜配用弹簧操作机构，即可电动，也可手动操作负荷开关，接地开关和隔离开关配用手动操作机构。广泛应用与城市商业中心、工业集中区、机场、电器化铁路、高速公路等供电可靠性较高的配电系统中，既可在户内外单独使用，也可继承在预装式变电站之中。
型号及其含义
主要特点
1、开关柜具有可靠的"五防"功能，柜上安装有带电显示装置。
2、外壳防护等级不低于IP2X。 3、每台柜面有接线方案模拟图，可清楚地反映开关柜一次元器件配置。
4、采用优质镀锌钢板拼装而成，并分成母线室、开关室、电缆室和仪表室，各室相对独立，均有泄压通道。
5、提供二套专用安装及调试工具。
6、HXGN15-12系列环网柜内的所有元器件均符合国家有关标准的要求。
7、提供产品的有效型式试验报告及产品鉴定证书。
8、出厂时提供开关柜内所有电气元器件的合格证及试验报告。
主要技术参数
名称 | 单位 | 参数 |
额定电压/最高工作电压 | KV | 10/12 |
额定电流 | A | 630 |
主母线电流 | 进线柜 | A | 630 |
出线柜（组合电器） | 125 |
额定短时耐受电流 | KA | 20 |
额定短路持续时间 | S | 4 |
额定峰值耐受电流 | KA | 50 |
额定短路关合电流 | KA | 50 |
额定有功负载开断电流 | A | 630 |
闭环开断电流 | A | 630 |
额定电缆充电开断电流 | KA | 20 |
接地开关额定短时耐受电流 | KA | 20 |
接地开关额定短路持续时间 | S | 4(2) |
接地开关额定峰值耐受电流 | KA | 50 |
接地开关额定短路关合电流 | KA | 50 |
1min额定工频耐受电压 | 相间、相对地、真空负荷开关断口 | KV | 42 |
隔离开关断口 | 48 |
额定雷电充电耐受电压 | 相间、相对地、真空负荷开关断口 | kV | 75 |
隔离开关断口 | 85 |
机械寿命 | 真空负荷开关 | 次 | 10000 |
接地开关（刀）、隔离开关（刀） | 2000 |
交接电流 | A | 3150 |
结构和工作原理
主要配装ZFN-10型真空负荷开关，主要方案有进线柜和出线柜等。
1、进线柜方案：柜内主回路有一台ZFN-10型真空负荷开关，它配装有隔离刀，酌情还配装接地刀所组成，三者共装在一个机架上，并互有联锁。因此可实现接通母线、隔离、接地三个工位的操作，柜内还可灵活装配CT、PT等元件。
2、出线柜方案：柜内主回路有一台ZFN-10型真空负荷开关和带撞击器的熔断器（有隔离开关的作用）及接地刀所组成，也可实现三工位操作，柜内还可灵活装配CT、PT和ZNO避雷器等元件。因此有时可以省去计量柜。

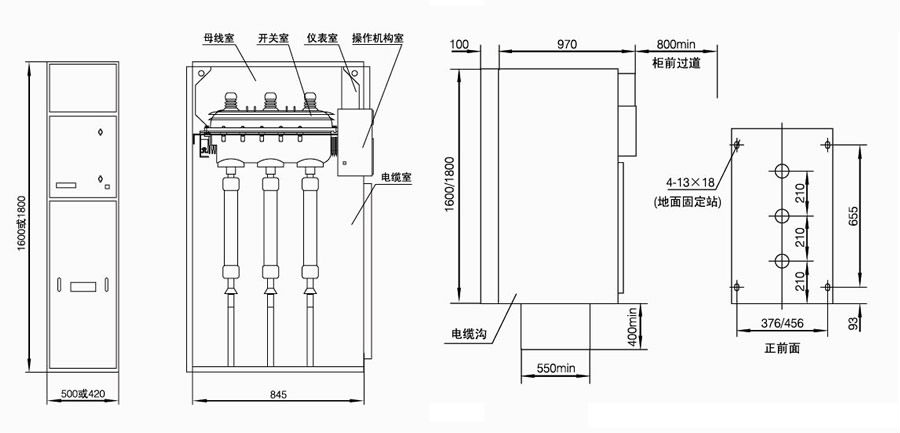

HXGN15-12环网柜外形及安装尺寸
