GCK低压开关柜概述
GCK低压开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂，变电站，工矿企业等电力用户。作为交流50Hz最大工作电压至660V，最大工作电流至3150A的配电系统中，可作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

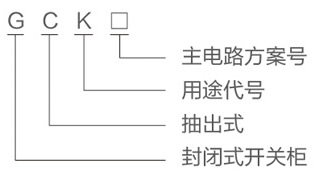

型号及其含义
主要特点
1、框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
2、框架及零部件安装孔按模数E=20mm变化。
3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
4、抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分闸位置。
5、功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
6、在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能够并排使用。
7、母线系统柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线(PE)设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。
GCK开关柜技术参数
项目 | 参数 |
|
|
额定工作电压(V) | 380、660 |
额定绝缘电压(V) | 660 |
|
|
额定频率(Hz) | 50 |
额定工作电流(A) | 水平母线 | 630~5000 |
垂直母线 | 600 |
额定短时耐受电流 | 水平母线 | 80kA(有效值)/1秒 |
垂直母线 | 50kA(有效值)/1秒 |
额定峰值耐受电流 | 水平母线 | 176kA/0.1s |
垂直母线 | 110kA/0.1s |
工频试验电压(V/1min) | 主电路 | 2500 |
辅助电路 | 1760 |
主电路接插件(A) | 200、400、600 |
辅助电路接插件(A) | 10 |
